Источник питания AТМ-ИП/1AC/24DC/480/20

Артикул: АТМ1012448010

— Универсальный диапазон входного напряжения
— Коэффициент мощности не менее 0,95 при 230В AC и полной нагрузке
— Power Boost 150% в течении 10 секунд
— Светодиодный индикатор на корпусе и релейный выход для удаленного мониторинга
— Холодный старт — 50 °С
— Компактный корпус
— Российское производство

Выходное напряжение	24В
Выходной ток	10А 20А 3А 40А 5А

Описание

— Универсальный диапазон входного напряжения
— Коэффициент мощности не менее 0,95 при 230В AC и полной нагрузке
— Power Boost 150% в течении 10 секунд
— Светодиодный индикатор на корпусе и релейный выход для удаленного мониторинга
— Холодный старт - 50 °С
— Компактный корпус
— Российское производство

Документация

габаритный чертеж

Основные параметры

Габариты	140 × 63 × 121 мм
Выходное напряжение	24В
Выходной ток	20А
Выходная мощность	480 Вт
Входное напряжение	85-280 В переменного тока (AC) , 85-380 В постоянного тока (DC)
Удельный вес	0,8 + 10%
Рабочая температура	-40 °С плюс 85* °С
КПД	>93%
Гальваническая развязка	4 кВ

Входные характеристики

Диапазон частот питающей сети, Гц	47-63 (АС)
Диапазон вход. напр. ном. В	85-280 (AC) , 85-380 (DC)
Переменный ток потребления, А	2,36
Пусковой ток, А	45
Ток утечки на PE, мА	0,7
Время перегрузки 150%, сек	Не менее 20
Корректор мощности	>0,95 при 230VAC

Выходные характеристики

Ном. выходное напр. В	24+-1%
Диапазон подстройки напр.	24…28 (механический регулятор)
КПД, в %	≥93
Номинальный выходной ток, А	20
Максимальный выходной ток, А	30А (10 сек)
Время готовности	750 мс

Основные характеристики

Тип подключения	Винтовые клеммы
Снижение мощности	>60˚С 1,7%/˚С 230 В АС
Степень защиты	IP20
T° окруж. среды, рабочая	минус 40 …плюс 85 °С
T° окружающей хранения	минус 40 …плюс 85 °С
Повышенная влажность	5-95 %, без конденсата
Охлаждение	конвекционное
Материал корпуса	металл
Габариты, мм (В×Г×Ш)	121х140х63
Масса, кг	0,8 + 10%
Положение при монтаже	вертикальное, на горизонтальную DIN-рейку NS35

Защитные функции

Защита повышенного напр.	Включение при напряжении питания 290-310В , Выключение при напряжении питания 310-320В
Стойкость к энергии	4 кВ линия–заземление , 4 кВ линия–линия
Защита от превышения нагрева	Да
Защита от короткого замыкания	Да
Защита от обрыва нагрузки	Да
Электрическая прочность изоляции (В): вх./корп.	1500
вх./вых.	4000
вых./корп.	500

Сервисные функции

Цифровой интерфейс	нет
Параллельная работа	повышение мощности , резервирование
Последовательное подкл.	да
Выходной сигнал исправности	сухой контакт (реле)
Дистанц. настр. напряжения	нет
Гарантия	2 года

Похожие товары

Сравнение

Избранное

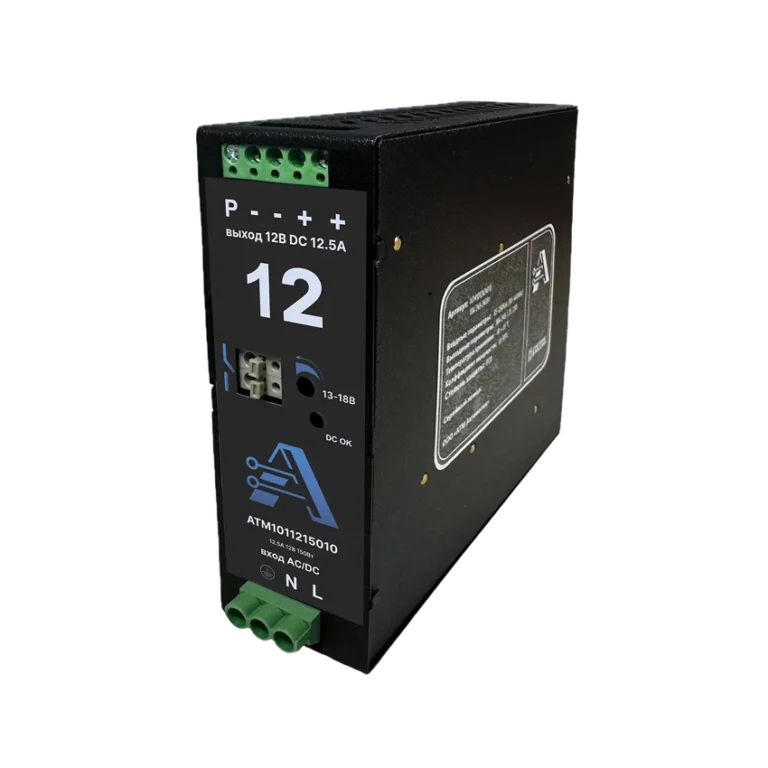

Источник питания AТМ-ИП/1AC/12DC/150/12

В наличии

0,00 ₽

В корзину

Артикул: АТМ1011215010

Габариты	133,5 × 39 × 121,1 мм
Выходное напряжение	12В
Выходной ток	12,5А
Выходная мощность	150 Вт
Входное напряжение	85-280 В переменного тока (AC) , 85-380 В постоянного тока (DC)
Удельный вес	0,5 + 10%
Рабочая температура	-40 °С плюс 85* °С
КПД	>93%
Гальваническая развязка	4 кВ
Цифровой интерфейс	нет
Диапазон частот питающей сети, Гц	47-63 (АС)
Диапазон вход. напр. ном. В	85-280 (AC) , 85-380 (DC)
Переменный ток потребления, А	0,71
Пусковой ток, А	20
Ток утечки на PE, мА	0,7
Время перегрузки 150%, сек	Не менее 20
Корректор мощности	>0,95 при 230VAC
Ном. выходное напр. В	12+-1%
Диапазон подстройки напр.	12…15 (механический регулятор)
КПД, в %	≥93
Номинальный выходной ток, А	15
Максимальный выходной ток, А	18,75А (10 сек)
Время готовности	500 мс
Тип подключения	Винтовые клеммы
Снижение мощности	>60˚С 1,7%/˚С 230 В АС
Степень защиты	IP20
T° окруж. среды, рабочая	минус 40 …плюс 85 °С
T° окружающей хранения	минус 40 …плюс 85 °С
Повышенная влажность	5-95 %, без конденсата
Охлаждение	конвекционное
Материал корпуса	металл
Габариты, мм (В×Г×Ш)	121,1х39х133,5
Масса, кг	0,5 + 10%
Положение при монтаже	вертикальное, на горизонтальную DIN-рейку NS35
Защита повышенного напр.	Включение при напряжении питания 290-310В , Выключение при напряжении питания 310-320В
Стойкость к энергии	4 кВ линия–заземление , 4 кВ линия–линия
Защита от превышения нагрева	Да
Защита от короткого замыкания	Да
Защита от обрыва нагрузки	Да
Электрическая прочность изоляции (В): вх./корп.	1500
вх./вых.	4000
вых./корп.	500
Параллельная работа	повышение мощности , резервирование
Последовательное подкл.	да
Выходной сигнал исправности	сухой контакт (реле)
Дистанц. настр. напряжения	нет
Гарантия	2 года
Вид преобразования тока	AC/DC – 1 фазный

Сравнение

Избранное

Источник питания AТМ-ИП/1AC/24DC/075/3А

В наличии

0,00 ₽

В корзину

Артикул: АТМ1012407510

Габариты	119 × 29 × 121 мм
Выходное напряжение	24В
Выходной ток	3А
Выходная мощность	75 Вт
Входное напряжение	85-280 В переменного тока (AC) , 85-380 В постоянного тока (DC)
Удельный вес	0,3 + 10%
Рабочая температура	-40 °С плюс 85* °С
КПД	≥90
Гальваническая развязка	4 кВ
Цифровой интерфейс	нет
Диапазон частот питающей сети, Гц	47-63 (АС)
Диапазон вход. напр. ном. В	85-280 (AC) , 85-380 (DC)
Переменный ток потребления, А	0,36
Пусковой ток, А	20
Ток утечки на PE, мА	0,7
Время перегрузки 150%, сек	Не менее 20
Корректор мощности	>0,95 при 230VAC
Ном. выходное напр. В	24+-1%
Диапазон подстройки напр.	24…28 (механический регулятор)
КПД, в %	≥90
Номинальный выходной ток, А	3
Максимальный выходной ток, А	4,5А (10 сек)
Время готовности	500 мс
Тип подключения	Винтовые клеммы
Снижение мощности	>60˚С 1,7%/˚С 230 В АС
Степень защиты	IP20
T° окруж. среды, рабочая	минус 40 …плюс 85 °С
T° окружающей хранения	минус 40 …плюс 85 °С
Повышенная влажность	5-95 %, без конденсата
Охлаждение	конвекционное
Материал корпуса	металл
Габариты, мм (В×Г×Ш)	121х119х29
Масса, кг	0,3 + 10%
Положение при монтаже	вертикальное, на горизонтальную DIN-рейку NS35
Защита повышенного напр.	Включение при напряжении питания 290-310В , Выключение при напряжении питания 310-320В
Стойкость к энергии	4 кВ линия–заземление , 4 кВ линия–линия
Защита от превышения нагрева	Да
Защита от короткого замыкания	Да
Защита от обрыва нагрузки	Да
Электрическая прочность изоляции (В): вх./корп.	1500
вх./вых.	4000
вых./корп.	500
Параллельная работа	повышение мощности , резервирование
Последовательное подкл.	да
Выходной сигнал исправности	сухой контакт (реле)
Дистанц. настр. напряжения	нет
Гарантия	2 года
Вид преобразования тока	AC/DC – 1 фазный

Сравнение

Избранное

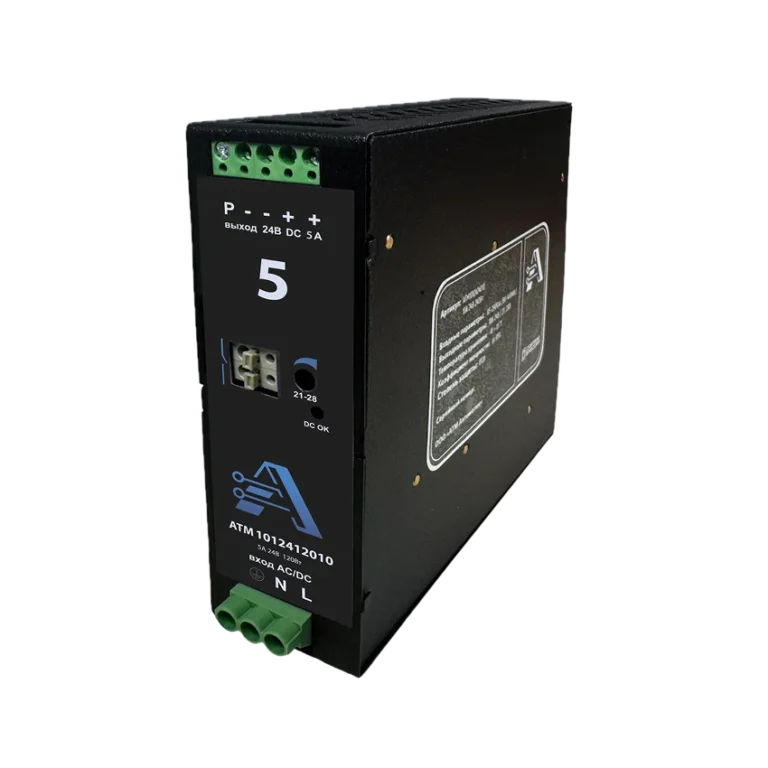

Источник питания AТМ-ИП/1AC/24DC/120/5А

В наличии

0,00 ₽

В корзину

Артикул: АТМ1012412010

Габариты	133,5 × 39 × 121,1 мм
Выходное напряжение	24В
Выходной ток	5А
Выходная мощность	120 Вт
Входное напряжение	85-280 В переменного тока (AC) , 85-380 В постоянного тока (DC)
Удельный вес	0,5 + 10%
Рабочая температура	-40 °С плюс 85* °С
КПД	>93%
Гальваническая развязка	4 кВ
Цифровой интерфейс	нет
Диапазон частот питающей сети, Гц	47-63 (АС)
Диапазон вход. напр. ном. В	85-280 (AC) , 85-380 (DC)
Переменный ток потребления, А	0,6
Пусковой ток, А	20
Ток утечки на PE, мА	0,7
Время перегрузки 150%, сек	Не менее 20
Корректор мощности	>0,95 при 230VAC
Ном. выходное напр. В	24+-1%
Диапазон подстройки напр.	24…28 (механический регулятор)
КПД, в %	≥93
Номинальный выходной ток, А	5
Максимальный выходной ток, А	7,5А (10 сек)
Время готовности	500 мс
Тип подключения	Винтовые клеммы
Снижение мощности	>60˚С 1,7%/˚С 230 В АС
Степень защиты	IP20
T° окруж. среды, рабочая	минус 40 …плюс 85 °С
T° окружающей хранения	минус 40 …плюс 85 °С
Повышенная влажность	5-95 %, без конденсата
Охлаждение	конвекционное
Материал корпуса	металл
Габариты, мм (В×Г×Ш)	121,1х39х133,5
Масса, кг	0,5 + 10%
Положение при монтаже	вертикальное, на горизонтальную DIN-рейку NS35
Защита повышенного напр.	Включение при напряжении питания 290-310В , Выключение при напряжении питания 310-320В
Стойкость к энергии	4 кВ линия–заземление , 4 кВ линия–линия
Защита от превышения нагрева	Да
Защита от короткого замыкания	Да
Защита от обрыва нагрузки	Да
Электрическая прочность изоляции (В): вх./корп.	1500
вх./вых.	4000
вых./корп.	500
Параллельная работа	повышение мощности , резервирование
Последовательное подкл.	да
Выходной сигнал исправности	сухой контакт (реле)
Дистанц. настр. напряжения	нет
Гарантия	2 года
Вид преобразования тока	AC/DC – 1 фазный

Сравнение

Избранное

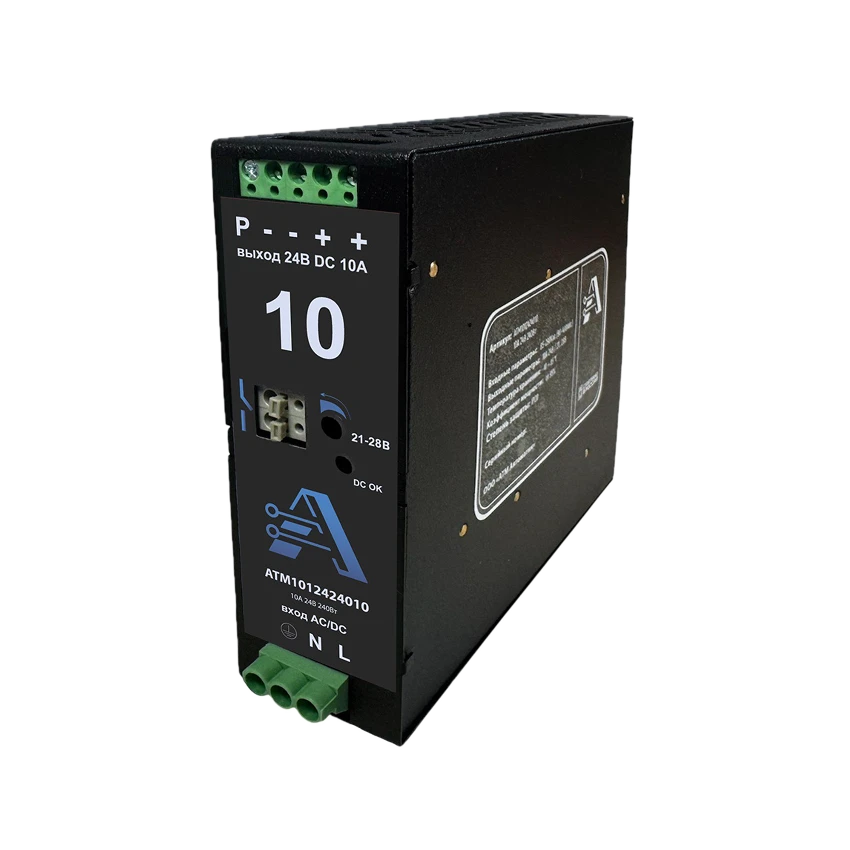

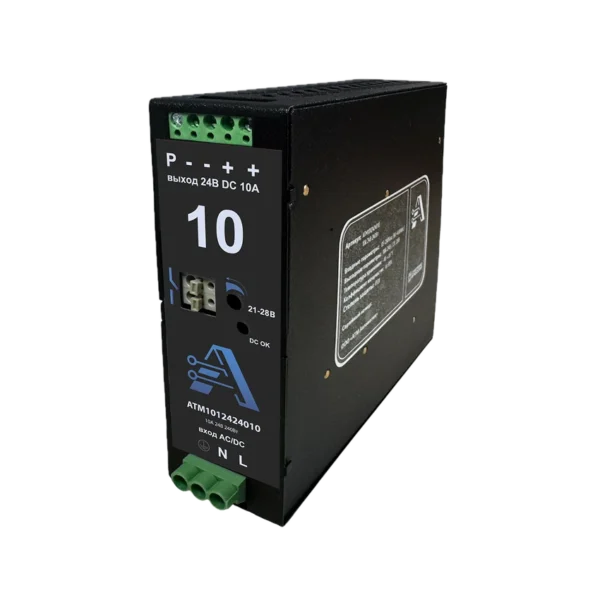

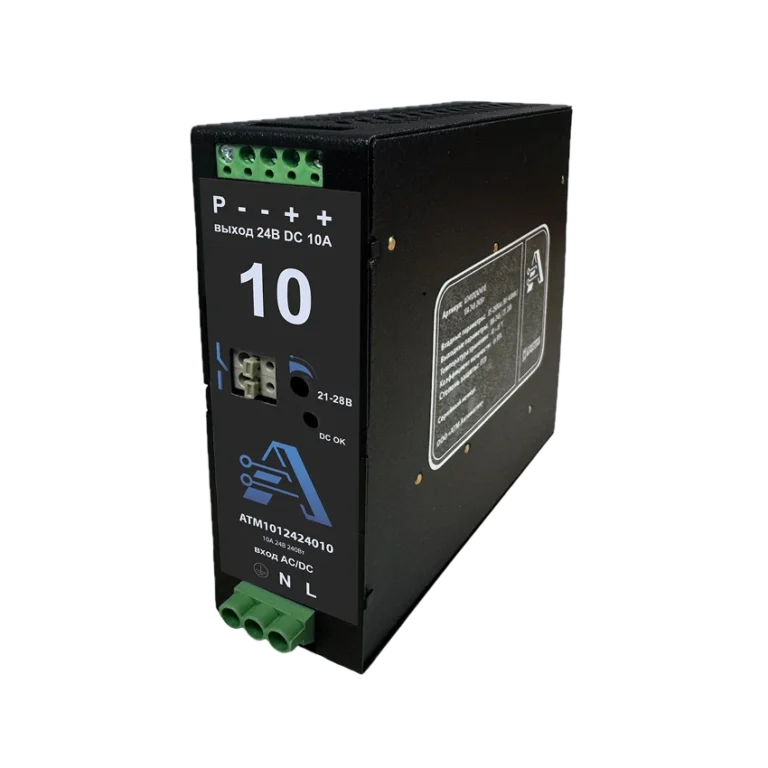

Источник питания AТМ-ИП/1AC/24DC/240/10
